Technical Parameter
型号

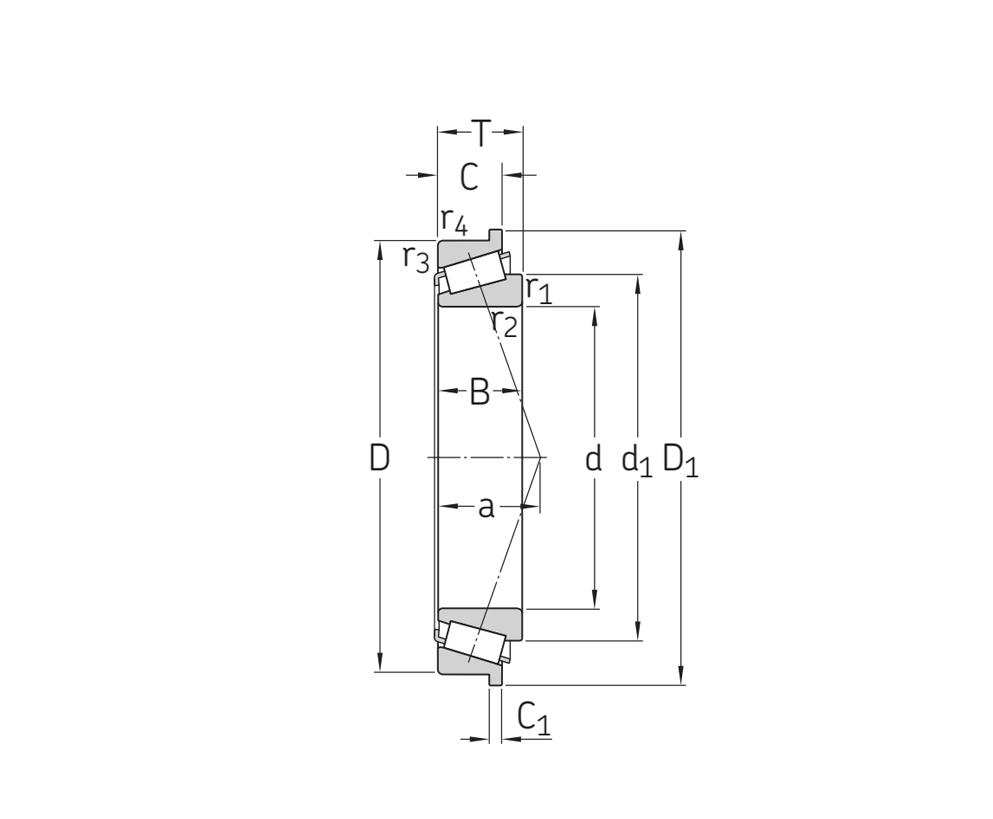

主要尺寸及数据
d 35 mm 内径
D 80 mm 外径
T 22.75 mm 总宽度
d1 ≈ 54.5 mm 挡肩直径
D1 ≈ 85 mm 挡肩直径
B 21 mm 内圈宽度
C 18 mm 外圈宽度
C1 4.5 mm 外圈挡边直径
r1,2 min 2 mm 倒角尺寸
r3,4 min 1.5 mm 倒角尺寸
a 16 mm 侧面到压力点的距离
m 0.53 kg 质量

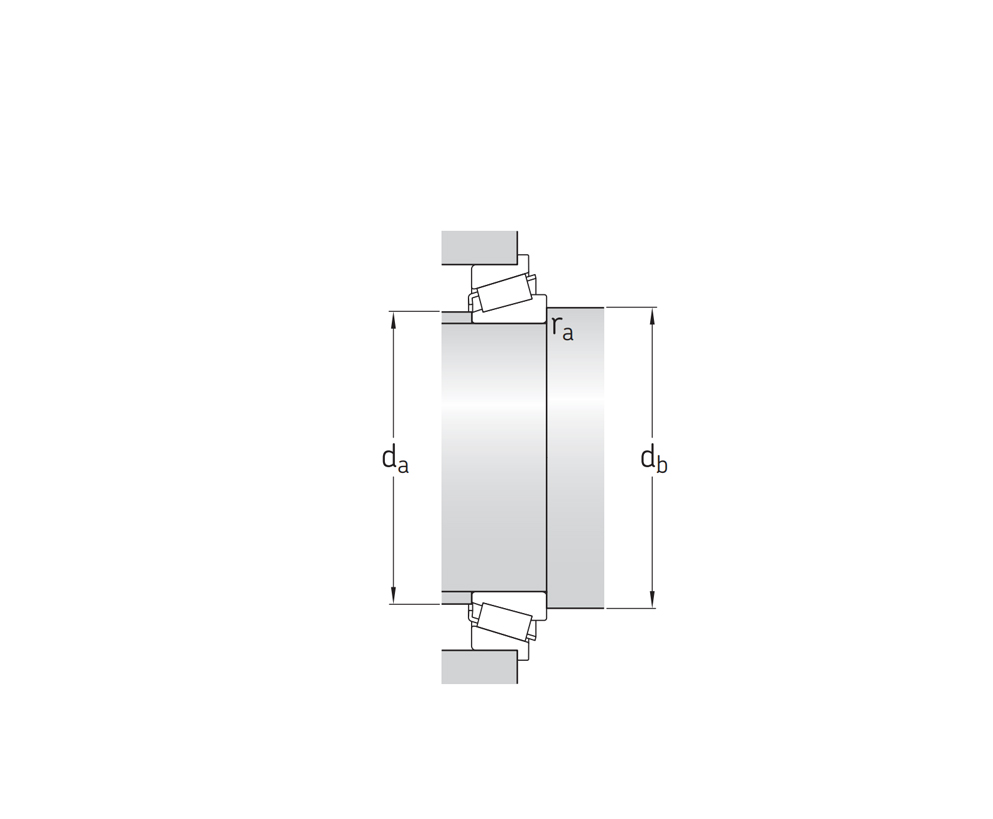

安装尺寸
da max 46 mm 轴挡肩直径
db min 44.5 mm 挡肩直径
ra max 2 mm 轴倒角半径
其他数据
Cr 88.9 kN 基本额定动载荷
Cor 73.5 kN 基本额定静载荷
Pur 8.3 kN 疲劳载荷极限
nB 7500 r/min 参考转速
nG 9000 r/min 极限转速
e 0.31 计算系数
Y 1.9 计算系数
Y0 1.1 计算系数
