Technical Parameter
型号

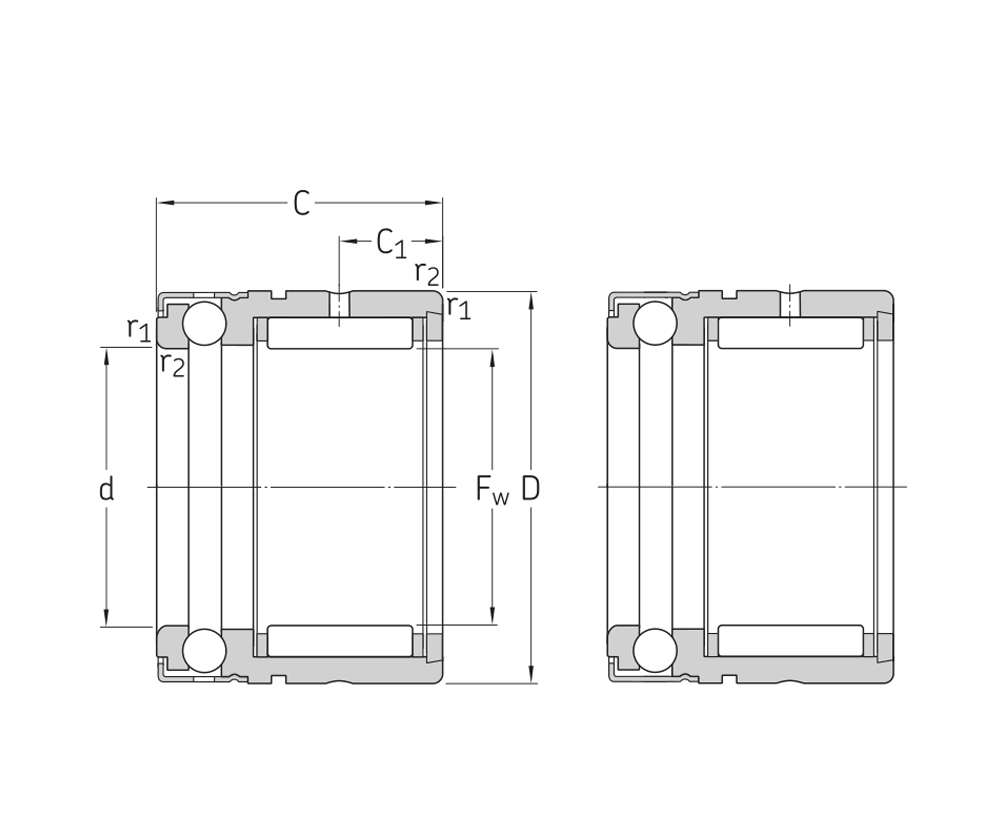

主要尺寸及数据
Fw 35 mm 滚子内直径
D 47 mm 外径
C 30 mm 宽度
C1 10 mm 侧面到润滑孔的距离
d 35 mm 推力部件内径
r1,2 min 0.3 mm 倒角尺寸
d1 30 mm 相关内圈内径
F 35 mm 内圈滚道直径
B1 20 mm 相关内圈宽度
m 0.16 kg 质量

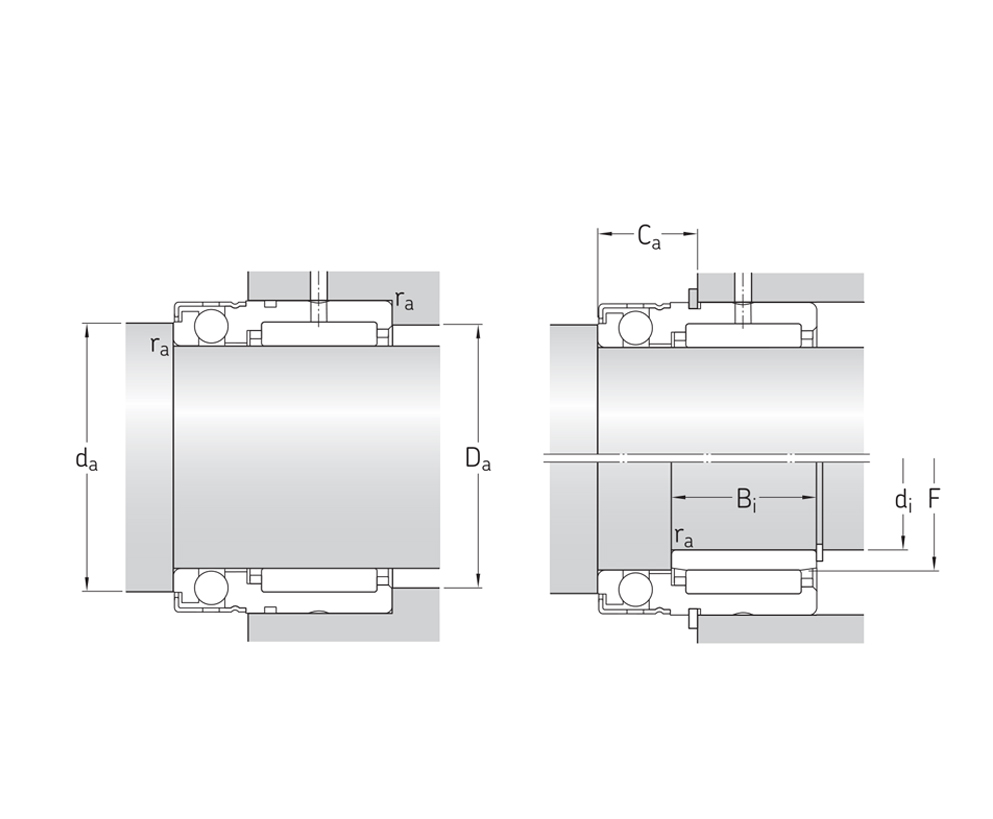

安装尺寸
da min 40.5 mm 轴挡肩直径
Da max 45 mm 轴承座挡肩直径
Ca止 14.2 mm 止动环侧面到背面距离
ra max 0.3 mm 圆角半径
其他数据
Ca 24.6 kN 基本额定载荷径向 动态
Coa 45 kN 基本额定载荷静态
Ca 13.5 kN 基本额定载荷轴线 动态
Coa 38 kN 基本额定载荷静态
Pua 5.6 kN 疲劳载荷极限径向
Pua 1.4 kN 疲劳载荷极限轴向
A 0.0075 最小载荷系数
nB 5000 r/min 参考转速
nG 3400 r/min 极限转速
