319436DA-2LS
Technical Parameter
型号

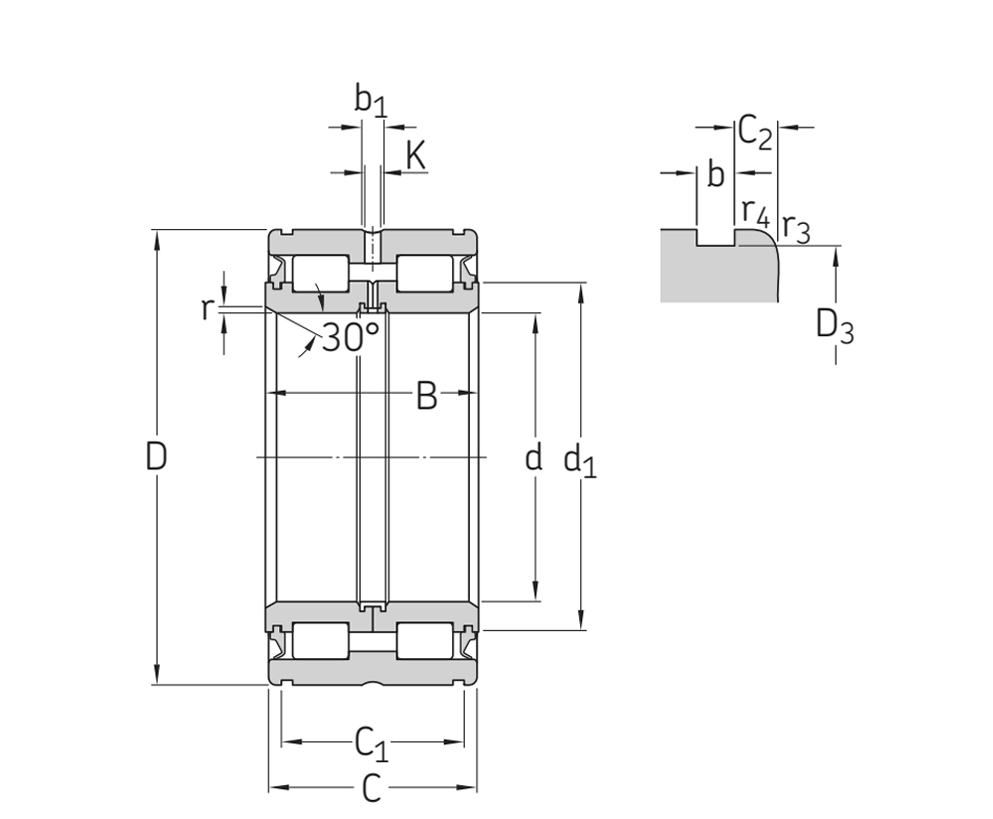

主要尺寸及数据
d 180 mm 内径
D 240 mm 外径
B 80 mm 宽度
C 79 mm 外圈宽度
d1 203 mm 挡肩直径
D3 236 mm 外圈止动槽的直径
C1 +0.2 71.2 mm 距离公差
C2 3.9 mm 外圈侧面到止动环槽(密封轴承)的距离
b 5.2 mm 外圈止动槽宽度
b1 7 mm 外圈润滑槽宽度
K 4 mm 润滑孔直径
r min 1.8 mm 倒角尺寸
r3,4 min 0.6 mm 倒角尺寸
m 9.8 kg 质量

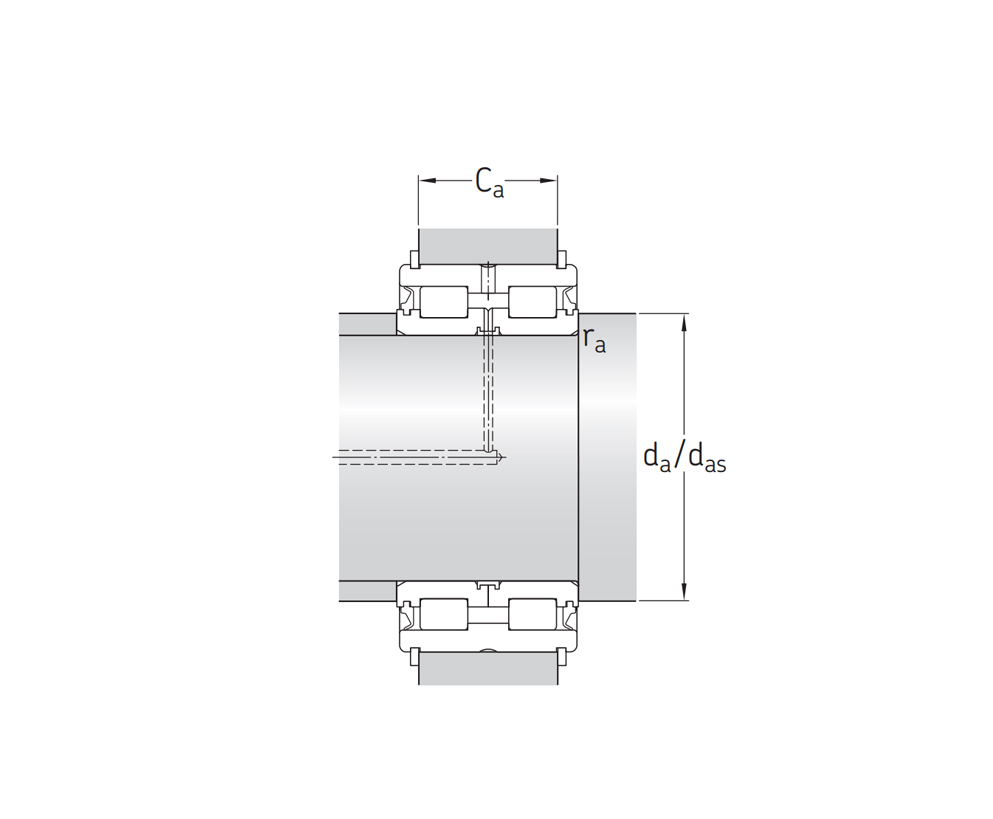

安装尺寸
da min 187 mm 轴挡肩直径
das 199 mm 轴挡肩直径
Ca1 -0.2 65 mm 挡肩公差
Ca2 -0.2 61 mm 挡肩公差
ra max 1 mm 倒角半径
其他数据
Cr 528 kN 基本额定动载荷
Cor 1100 kN 基本额定静载荷
Pur 114 kN 疲劳载荷极限
nG 480 r/min 极限转速
kr 0.4 计算系数
