技术参数
| 型号 |
| 系列 |

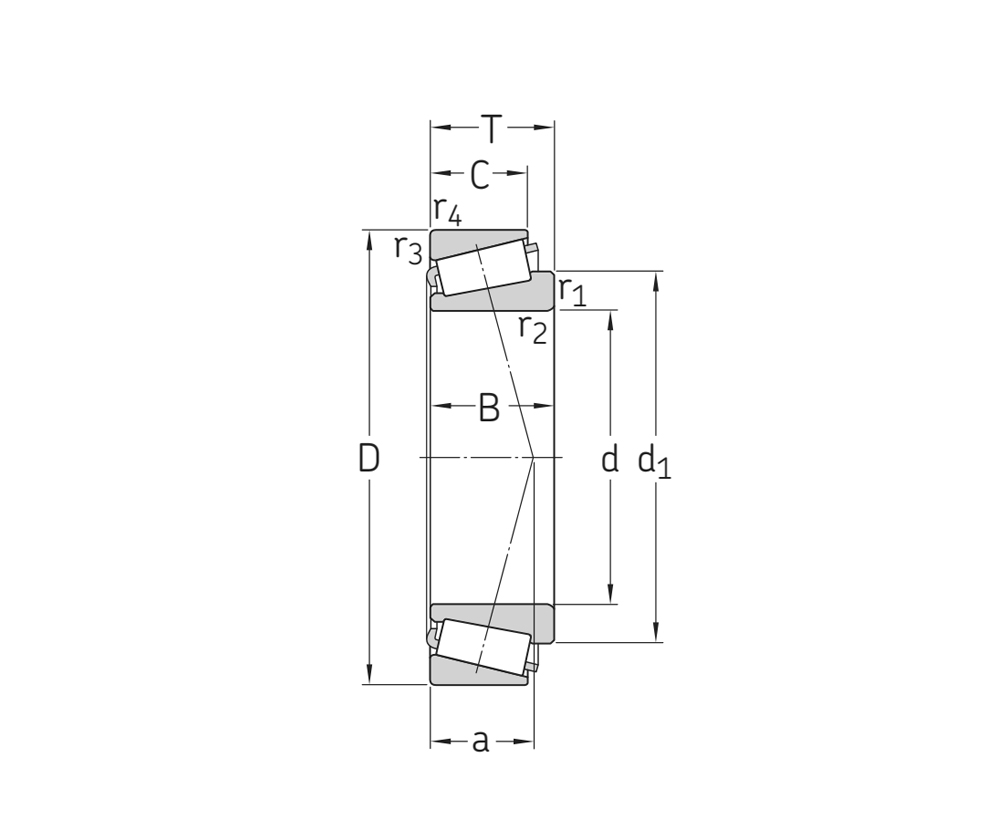

| 主要尺寸及数据 | ||
| d | 31.75 mm | 孔径 |
| D | 61.912 mm | 外径 |
| T | 18.161 mm | 总宽度 |
| d1≈ | 45.7 | 内圈挡边直径 |
| B | 19.05 | 宽度 |
| C | 14.288 | 外圈宽度 |
| r1，2min | 3.6 | 内圈倒角尺寸 |
| r3，4 min | 2 | 外圈倒角尺寸 |
| a | 12 | 侧面到压力点的距离 |
| m | 0.24 kg | 质量 |

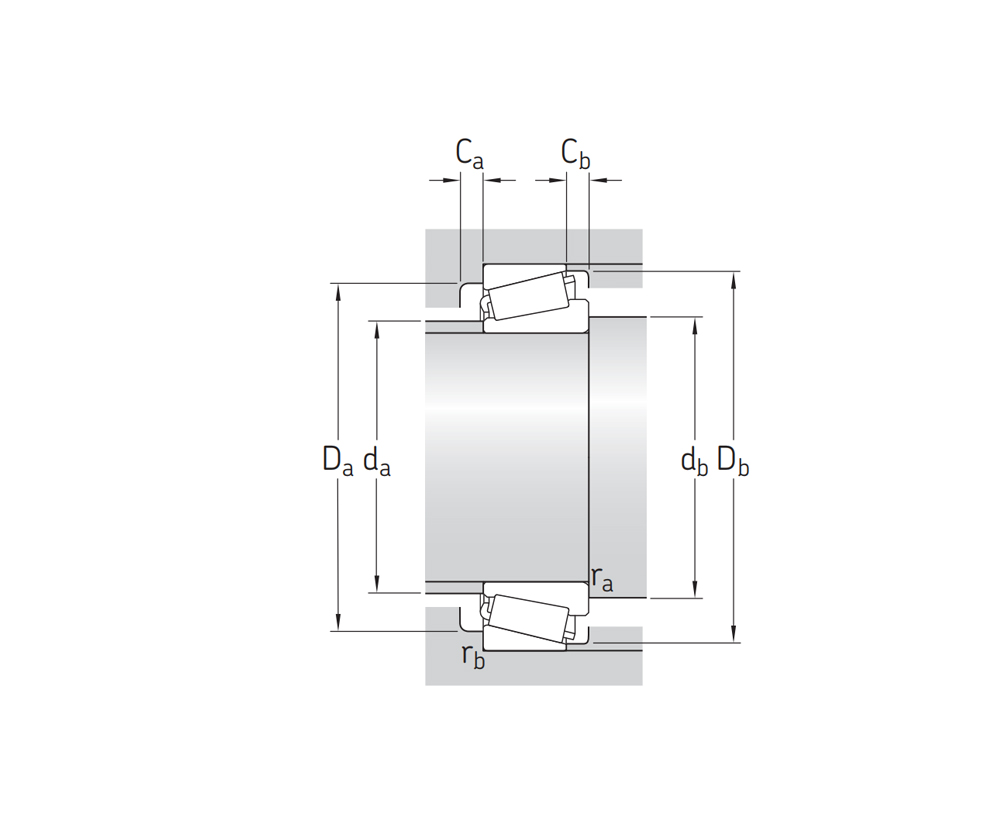

| 安装尺寸 | ||
| da max | 38 mm | 轴挡肩直径 |
| db min | 44 mm | 轴挡肩直径 |
| Da min | 54 mm | 轴承座挡肩直径 |
| Da max | 54 mm | 轴承座挡肩直径 |
| Db min | 58 mm | 轴承座挡肩直径 |
| Ca min | 4 mm | 大端面上轴承座内所需空间的最小宽度 |
| Cb min | 3.5 mm | 小端面上轴承座内所需空间的最小宽度 |
| ra max | 3.6 mm | 轴倒角半径 |
| rb max | 2 mm | 轴承座倒角半径 |
| 其他数据 | ||
| Cr | 59.5 kN | 基本额定动载荷 |
| Cor | 57 kN | 基本额定静载荷 |
| Pur | 6.2 kN | 疲劳载荷极限 |
| nB | 9000 r/min | 参考转速 |
| nG | 11000 r/min | 极限转速 |
| e | 0.35 | 计算系数 |
| Y | 1.7 | 计算系数 |
| Y0 | 0.9 | 计算系数 |
