技术参数
| 型号 |

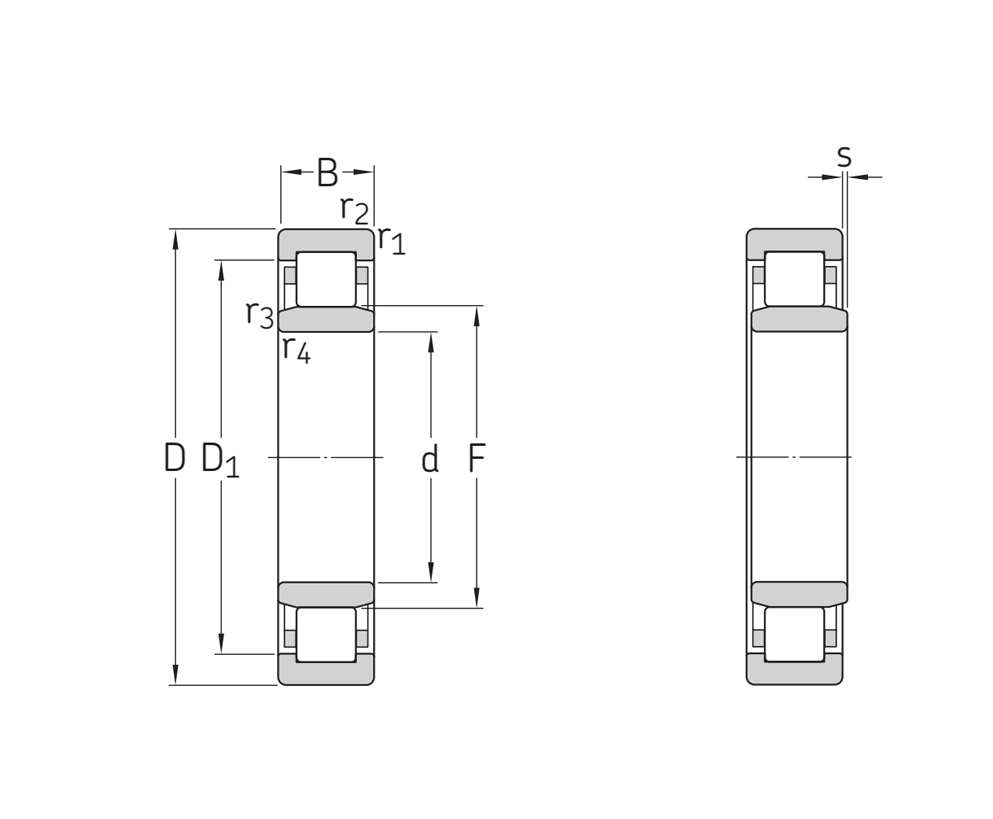

| 主要尺寸及数据 | ||
| d | 40 mm | 内径 |
| D | 68 mm | 外径 |
| B | 15 mm | 宽度 |
| D1≈ | 57.6 mm | 外圈挡边直径 |
| F | 47 mm | 内圈滚道直径 |
| r1,2min | 1 mm | 倒角尺寸 |
| r3,4min | 0.6 mm | 倒角尺寸 |
| smax | 2.4 mm | 允许轴向位移 |
| m | 0.21 g | 质量 |

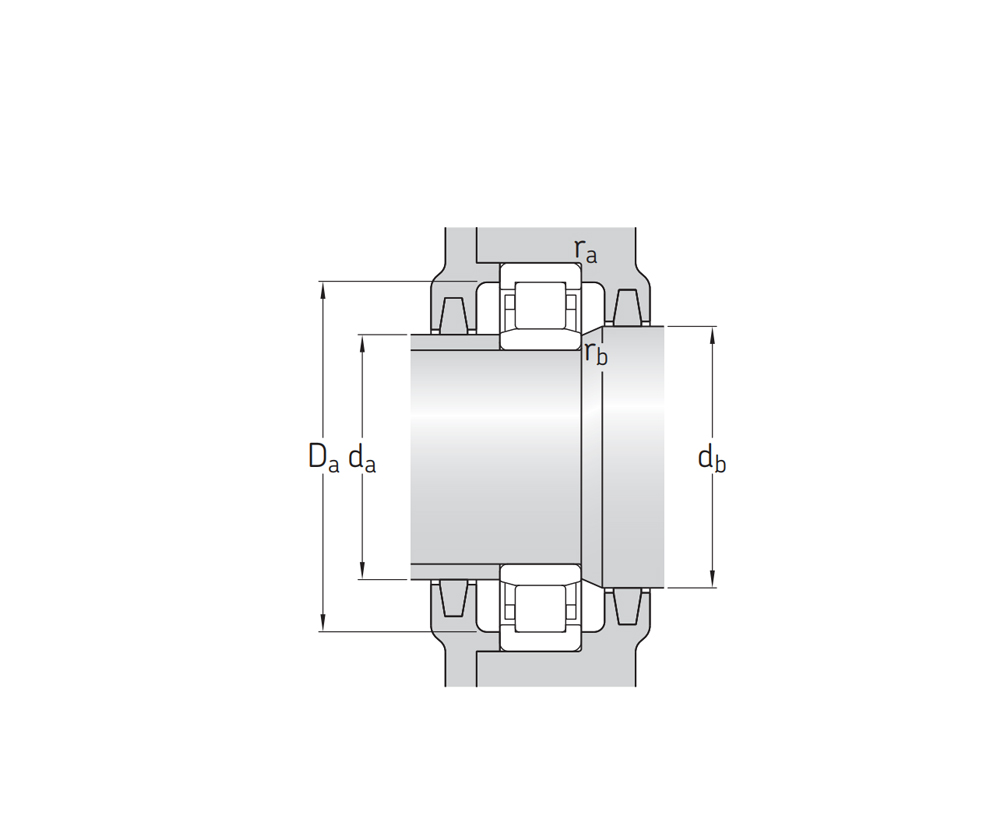

| 安装尺寸 | ||
| damin | 43.2 mm | 隔套直径 |
| damax | 45 mm | 隔套直径 |
| dbmin | 49 mm | 轴挡肩直径 |
| Damax | 63 mm | 轴承座挡肩直径 |
| ramax | 1 mm | 圆角半径 |
| rbmax | 1 mm | 圆角半径 |
| 其他数据 | ||
| Cr | 25.4 kN | 基本额定动载荷 |
| Cor | 26.4 kN | 基本额定静载荷 |
| Pur | 3.03 kN | 疲劳载荷极限 |
| nB | 13200 r/min | 参考转速 |
| nG | 22100 r/min | 极限转速 |
| kr | 0.15 | 计算系数 |
