技术参数
| 型号 | ||
| 带圆柱孔的轴承 | C 2316 | 带圆柱孔的轴承 |
| 圆锥孔 | C 2316 K | 圆锥孔 |

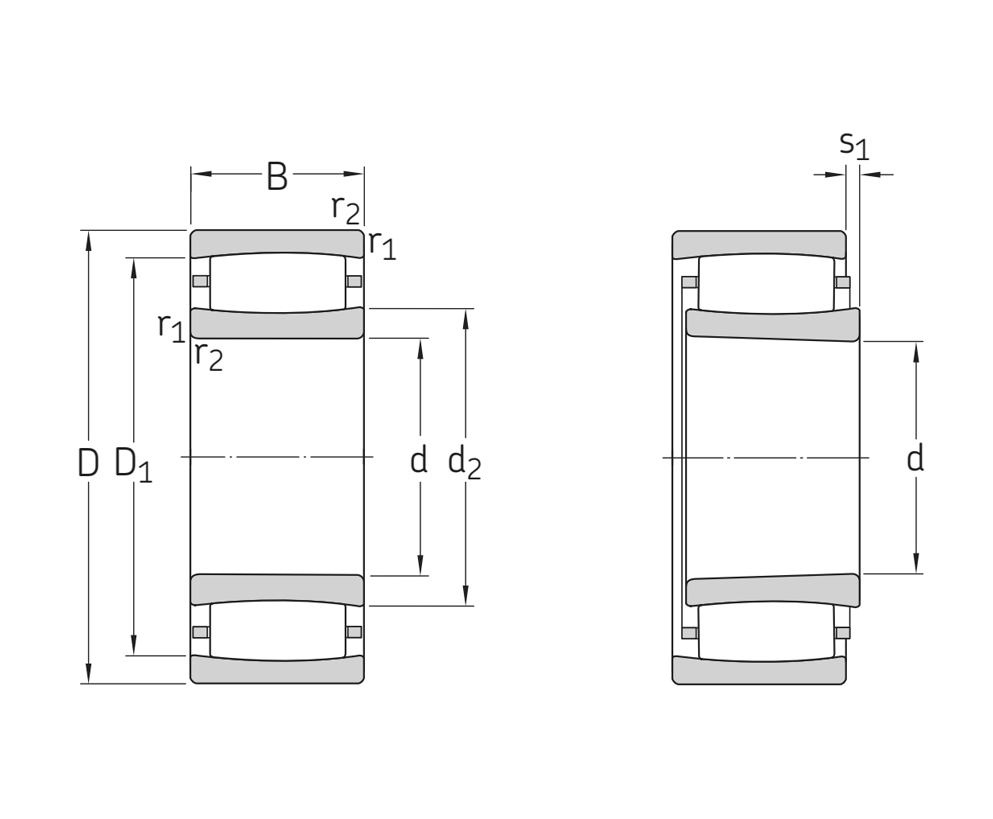

| 主要尺寸及数据 | ||
| d | 80 mm | 内径 |
| D | 170 mm | 外径 |
| B | 58 mm | 宽度 |
| d2≈ | 102 mm | 挡肩直径 |
| D1≈ | 146 mm | 挡肩直径 |
| r1,2 min | 2.1 mm | 倒角尺寸 |
| s1 max | 10.1 mm | 轴向位移 |
| m | 6.3 kg | 质量 |

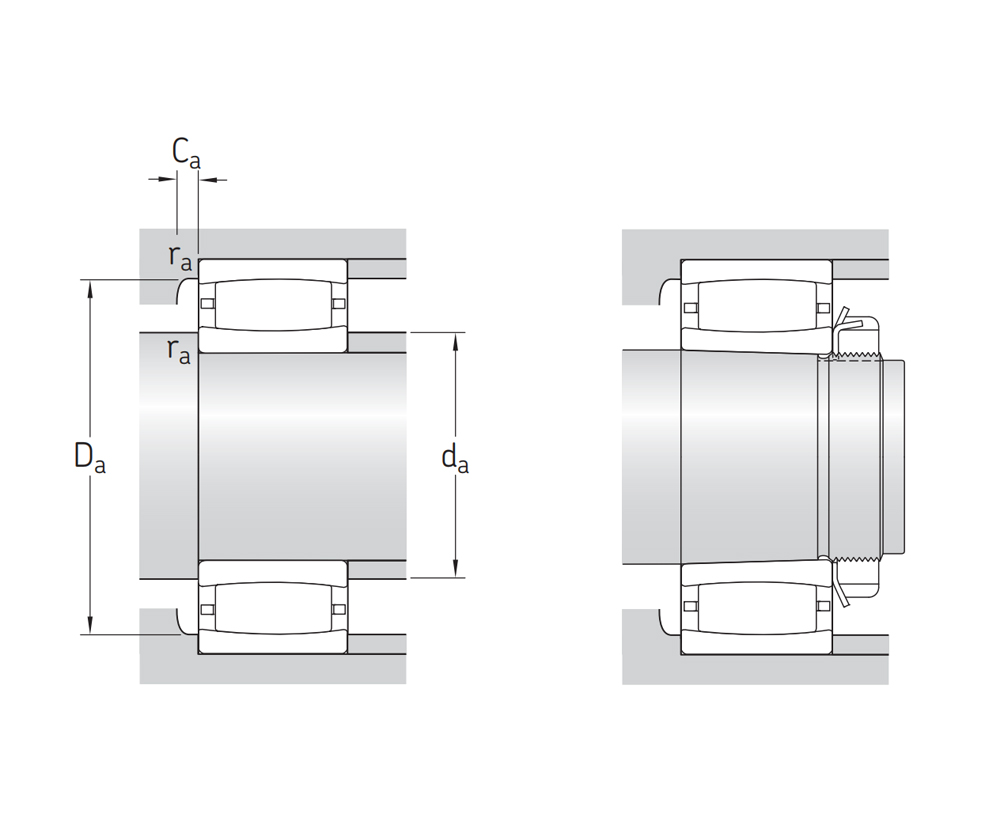

| 安装尺寸 | ||
| da min | 92 mm | 轴挡肩直径 |
| da max | 119 mm | 轴挡肩直径 |
| Da min | 133 mm | 挡肩直径 |
| Da max | 158 mm | 座挡肩直径 |
| Ca | 2.4 mm | 挡肩宽度 |
| ra max | 2 mm | 轴倒角半径 |
| 其他数据 | ||
| Cr | 510 kN | 基本额定动载荷 |
| Cor | 550 kN | 基本额定静载荷 |
| Pur | 60 kN | 疲劳载荷极限 |
| nB | 3400 r/min | 参考转速 |
| nG | 4500 r/min | 极限转速 |
| k1 | 0.107 | 计算系数 |
| k2 | 0.101 | 计算系数 |
