技术参数

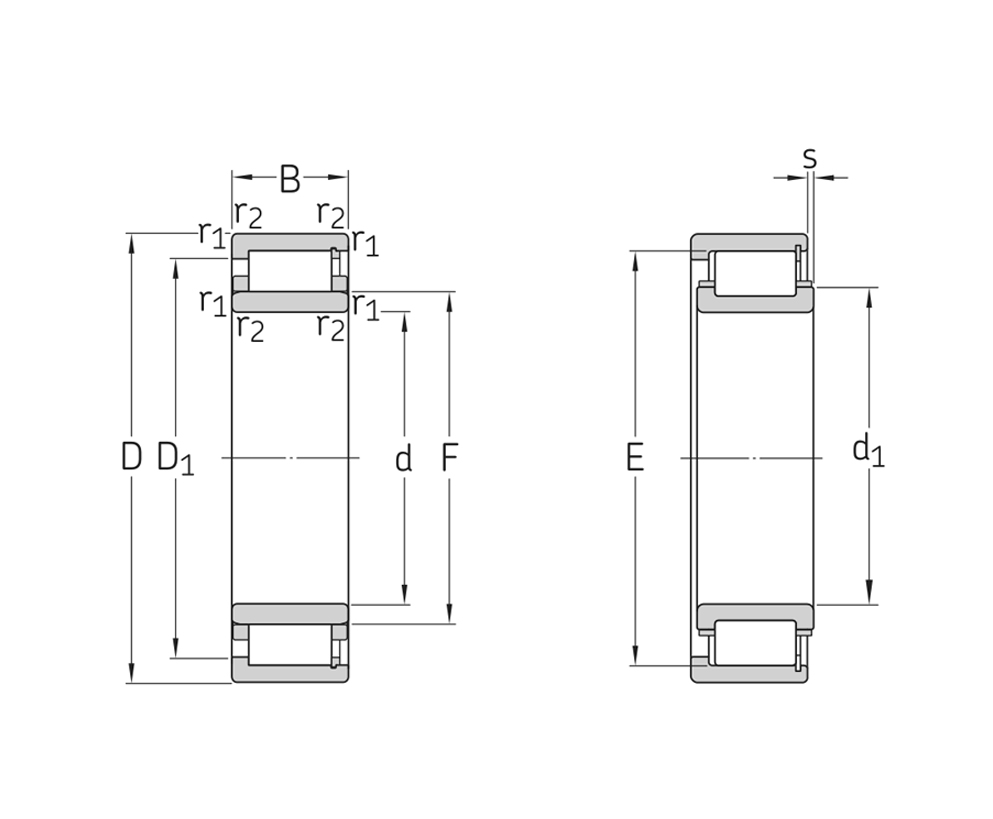

| 主要尺寸及数据 | ||
| d | 200 mm | 内径 |
| D | 420 mm | 外径 |
| B | 138 mm | 宽度 |
| D1 | 358 mm | ≈挡肩直径 |
| F、E | 253 mm | 内或外滚道尺寸 |
| r1,2 min | 5 mm | 倒角尺寸 |
| s max | 4.3 mm | 轴向位移 |
| m | 92.5 kg | 质量 |

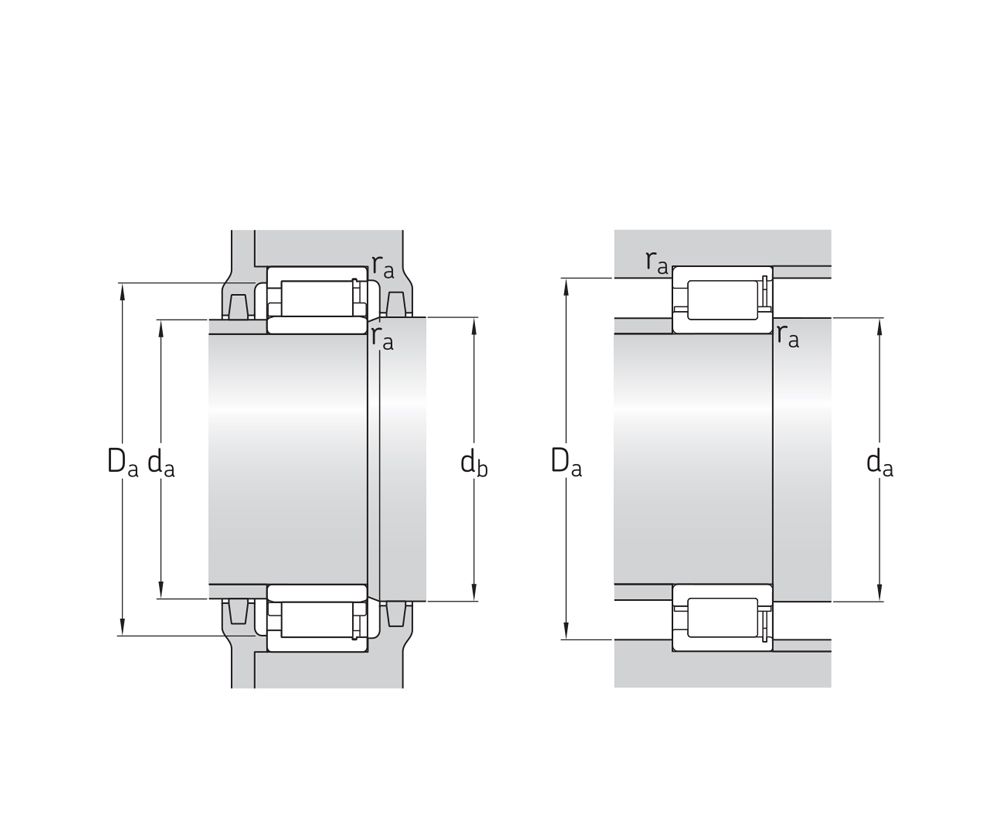

| 安装尺寸 | ||
| da min | 220 mm | 轴挡肩直径 |
| da max | 247 mm | 轴挡肩直径 |
| db min | 257 mm | 轴挡肩直径 |
| Da min | 367 mm | 座挡肩直径 |
| Da max | 399 mm | 座挡肩直径 |
| ra max | 4 mm | 座挡肩直径 |
| 其他数据 | ||
| Cr | 2200 kN | 基本额定动载荷 |
| Cor | 3200 kN | 基本额定静载荷 |
| Pur | 300 kN | 疲劳载荷极限 |
| nB | 1400 r/min | 参考转速 |
| nG | 1900 r/min | 极限转速 |
| kr | 0.2 | 计算系数 |
